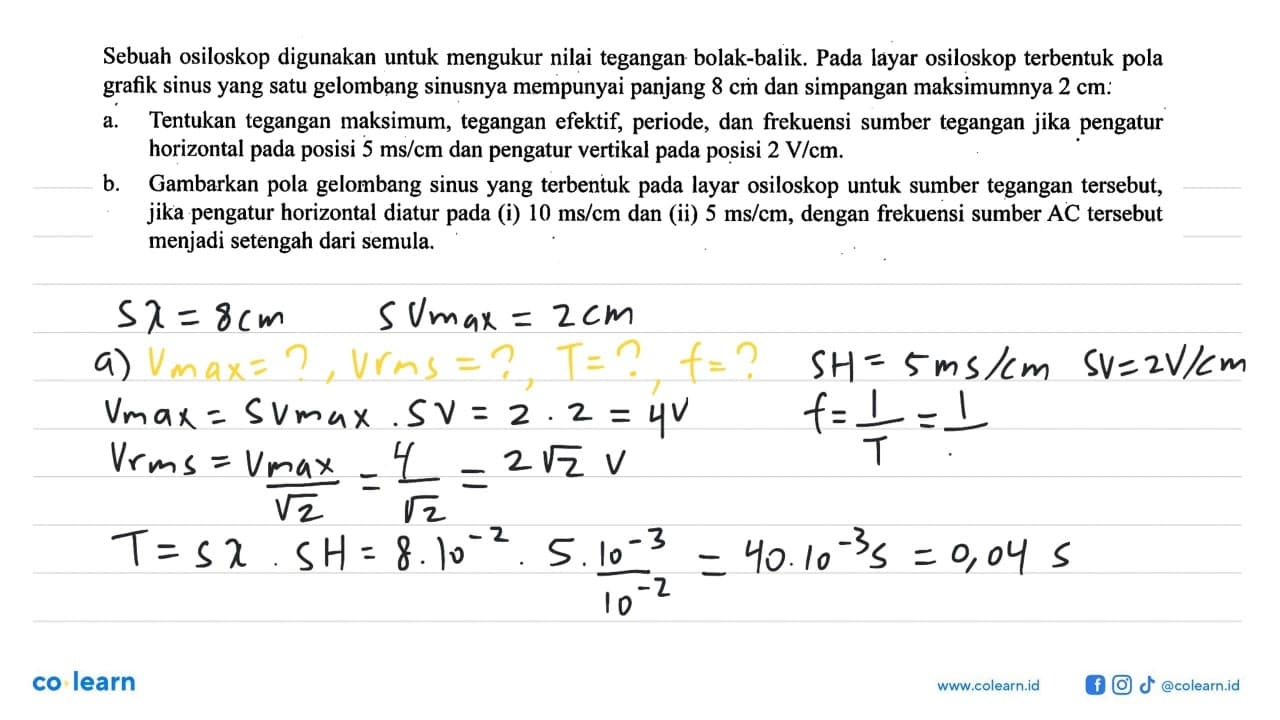

Sebuah osiloskop digunakan untuk mengukur nilai tegangan bolak-balik. Pada layar osiloskop terbentuk pola grafik sinus yang satu gelombang sinusnya mempunyai panjang & cm dan simpangan maksimumnya 2 cm: a. Tentukan tegangan maksimum, tegangan efektif, periode, dan frekuensi sumber tegangan jika pengatur horizontal pada posisi 5 ms/cm dan pengatur vertikal pada posisi 2 V/cm, b. Gambarkan pola gelombang sinus yang terbentuk layar osiloskop untuk sumber tegangan tersebut, jika pengatur horizontal diatur pada (i) 10 ms/cm dan (ii) 5 ms/cm, dengan frekuensi sumber AC tersebut menjadi setengah dari semula.
